Сварной настил: конструкция, особенности, применение

Ниже — полный гид по теме «сварной решётчатый настил». Статья объясняет устройство, материалы, нагрузки, области применения и выбор. В начале приведена ссылка на каталог, где можно уточнить размеры и марки: сварной настил.

Определение и место в конструкциях

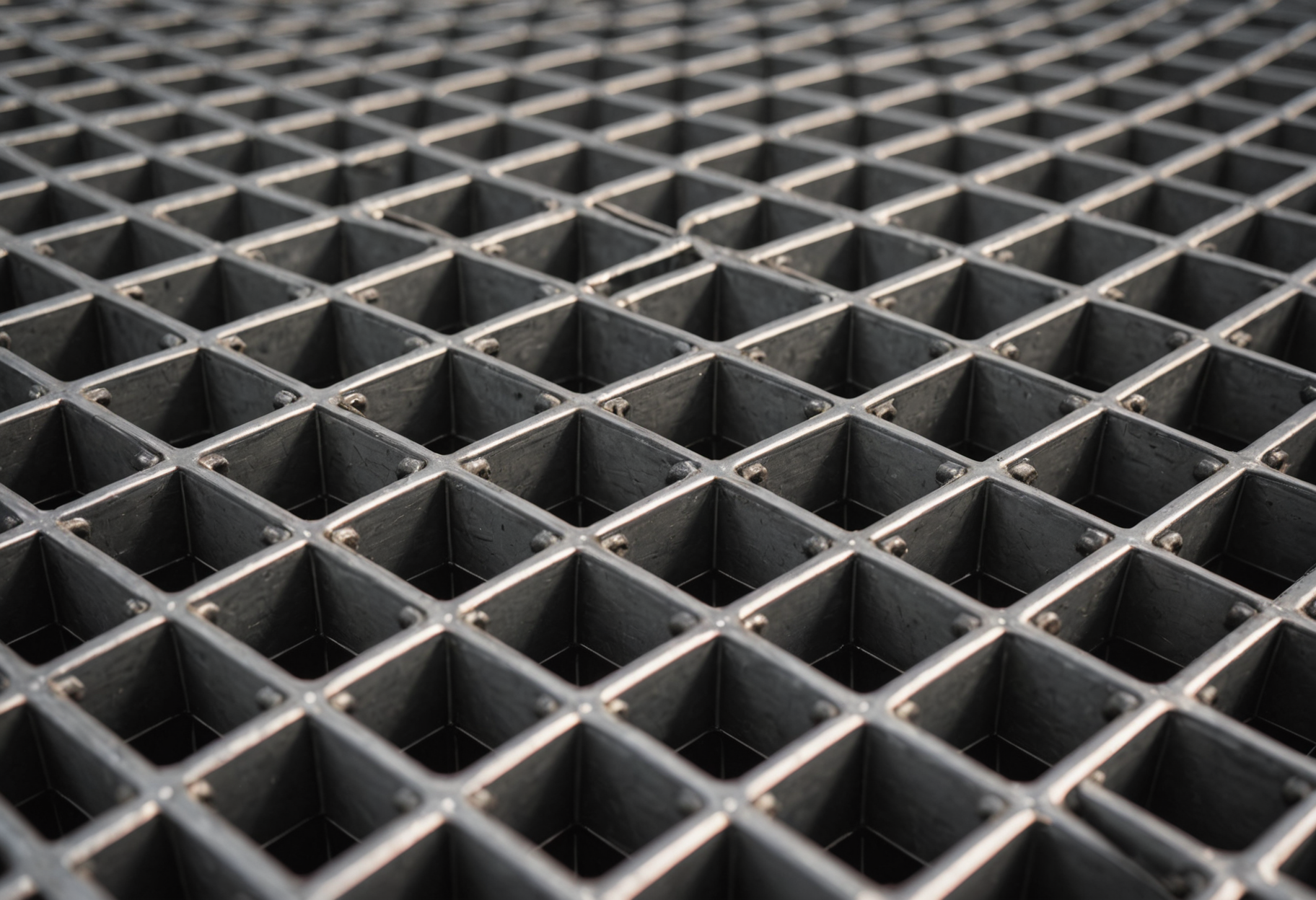

Сварной решётчатый настил — ячеистая металлическая панель из стальных элементов. Конструкция служит напольным покрытием на площадках, переходах и лестницах. Панель обеспечивает дренаж воды и высокую жёсткость при небольшом весе.

По сути это система из пересекающихся полос и прутков. Несущие элементы принимают на себя основные нагрузки. Поперечные выполняют связующую функцию и стабилизируют ячейку. Настил используют в промышленных сооружениях, на складских платформах, уличных трапах и мостовых переходах. Его удобно монтировать на металлоконструкции и ограждения.

Устройство: несущие полосы и поперечные прутки

Базовая единица — прямоугольный лист с рамкой-обрамлением. Внутри расположены продольные несущие полосы. Между ними под прямым углом проходят поперечные прутки. Такое решение обеспечивает прочность и устойчивость к скольжению при правильной поверхности.

Ключевые элементы конструкции

Несущие полосы. Стальные, часто оцинкованные. Высота и толщина определяют несущую способность и жёсткость.
Поперечные прутки. Круглые или квадратные. Соединяют полосы и формируют ячейку нужного размера.
Обрамления и крепежи. Делают кромку жёсткой, упрощают стыковку листов и установку на площадках.
Противоскользящая поверхность. Зубьями или насечкой повышают сцепление обуви на мокрой поверхности.

Сетка получается прямыми линиями и повторяющимися ячейками. Такая структура хорошо работает на дренаж и вентиляции. Она пропускает грязь, снег и воду, облегчая обслуживание полов и переходов.

Технология производства: контактная сварка и покрытия

Сварной настил изготавливается методом контактной сварки. Пруток и полоса соединяются током и давлением. Узел получается монолитным и очень прочным. Важно соблюсти стабильную геометрию, чтобы листы стыковались без зазоров.

Контактная сварка: почему её выбирают

Обеспечивает высокую прочность узла и долгий срок службы.
Даёт повторяемость размеров и ровную геометрию листов.
Подходит для больших нагрузок и сложных условий эксплуатации.

Материалы и защитные покрытия

Чаще всего используют углеродистую сталь. Для уличных зон применяют горячее цинкование. Покрытие защищает от коррозии и агрессивной химической среды. Для пищевых и чистых помещений выбирают нержавеющие стали. Они обеспечивают высокую стойкость, эстетичный внешний вид и простой уход.

Основные параметры и технические характеристики

Характеристики задают несущую способность, массу и удобство эксплуатации. На проект повлияют шаг ячейки, высота полос, толщина металла и тип поверхности. Ниже — ключевые параметры и их влияние.

Параметры листа

Ячейка. Размер определяет дренаж и вес. Меньшая ячейка лучше задерживает мелкие предметы.
Высота несущих полос. Чем выше полоса, тем больше запас по нагрузке.
Толщина полос. Толстая полоса увеличивает жёсткость и срок службы.
Тип поверхности. Гладкая или с зубьями противоскольжения для мокрых зон и лестниц.

Эксплуатационные свойства

Прочность. Полосы принимают основные нагрузки и распределяют усилия на опоры.
Дренаж и вентиляция. Открытая структура быстро отводит воду и снижает образование наледи.
Устойчивость к коррозии. Горячее цинкование или нержавейка защищают в агрессивной среде.
Низкий вес. Решётчатый лист легче сплошного металлического настила той же площади.

Таблица: параметры и назначение

Связь параметров сварного настила с задачами объекта
Параметр	Влияние на свойства	Где использовать
Малая ячейка	Больше масса, лучше задержка мелких предметов	Лестницы, пешеходные переходы, площадки обслуживания
Большая ячейка	Ниже вес, лучше вентиляция и дренаж	Складские зоны, мостовые эстакады, ограждения
Высокая полоса	Повышенная несущая способность	Промышленные платформы, зоны тяжёлого оборудования
Зубья противоскольжения	Стабильное сцепление обуви, безопасность	Открытые площадки, мокрые помещения, морских причалов
Горячее цинкование	Долговечность и защита от коррозии	Улица, агрессивной сред, химической инфраструктуры

Сравнение с прессованным настилом

Прессованный решётчатый настил собирают методом холодной запрессовки. В несущих полосах делают пазы, куда под давлением вставляют поперечные элементы. Узел получается без сварки. Геометрия выходит очень ровной, а поверхность — аккуратной и эстетичной.

Плюсы и минусы разных типов

Сварной настил. Максимальная прочность узла, устойчив к высоким нагрузкам и ударам. Подходит для сложных условий и промышленных объектов.
Прессованный настил. Ровная поверхность и аккуратные стыки. Чаще выбирают для общественных пространств и архитектурных решений.

На практике тип выбирают по задачам объекта и бюджету. На уличных мостиках и обслуживаемых площадках сварной вариант часто предпочтительнее. В городских пешеходных зонах и фасадных элементах удобнее прессованная конструкция.

Области применения и типовые объекты

Сварной решётчатый настил применяют в промышленности, логистике и гражданском строительстве. Его ценят за долговечность, устойчивость к износу и простоту обслуживания. Ниже основные сферы использования.

Промышленные платформы и переходы. Обслуживание оборудования, насосные станции, технологические линии.
Складские сооружения. Стеллажей, зоны хранения, мостики между уровнями.
Лестницы и трапы. Ступени из решётчатого настила с зубьями противоскольжения.
Уличные мостики и причалы. Морских терминалов, мостов, пандусов и напольных платформ.
Ограждения и элементы перекрытий. Лотки, трапы, перфорированный лист и решётки для вентиляции.

Как выбрать: пошаговая схема

Выбор зависит от нагрузки, среды и требований к безопасности. Важно учесть параметры полос, шаг ячейки, тип покрытия и способ крепления. Полезно опираться на таблицы нагрузок и рекомендации производителя.

Шаги выбора

Определить область применения и условия эксплуатации.
Рассчитать максимальные нагрузки и пролёты опор.
Выбрать высоту и толщину несущих полос.
Назначить размер ячейки с учётом требований безопасности.
Определить материал: оцинкованная сталь или нержавеющая.
Решить вопрос противоскольжения и обрамления.
Согласовать крепежи и тип соединения листов.

Если есть сомнения по параметрам, стоит запросить типовые марки и каталоги. Производитель подскажет подходящий профиль и даст технические характеристики по толщине, высоте и шагу ячейки.

Монтаж, соединения и эксплуатация

Листы укладывают на подготовленные прогонные конструкции. Узлы фиксируют болтами, зажимами или сваркой по периметру. Важно соблюсти направление несущих полос и обеспечить равномерную опору по краям.

Монтажные рекомендации

Проверить геометрию опор и шаг прогонов.
Сверить высоту и направление несущих полос.
Стыки располагать над опорами, избегая «висячих» кромок.
Места резки на оцинкованной стали обработать цинкосодержащим составом.
Для мокрых зон использовать листы с зубьями противоскольжения.

Эксплуатация и обслуживание

Настил легко очищается благодаря открытой структуре. Рекомендуется регулярный осмотр крепежей и кромок. В регионах со снегом проверяют противоскользящие участки и дренажные зоны. При агрессивной химической среде чаще контролируют состояние покрытия.

FAQ: частые вопросы

Чем сварной настил отличается от прессованного?

Сварной собирают контактной сваркой прутков и несущих полос. Прессованный формируют методом холодной запрессовки без сварки. Первый лучше держит ударные и точечные нагрузки. Второй даёт очень ровную геометрию и аккуратный внешний вид.

Какой размер ячейки выбрать для лестниц?

Обычно берут более плотную ячейку, чтобы обувь уверенно опиралась на поверхность. В мокрых местах полезны зубья противоскольжения и горячее цинкование.

Подходит ли сварной настил для улицы?

Да, оптимально использовать оцинкованную сталь. Горячее цинкование обеспечивает высокую стойкость к коррозии и длительный срок службы.

Можно ли резать лист по месту?

Можно. Важна аккуратная резка и защита кромок. На оцинкованных листах восстановить покрытие цинковым составом, чтобы исключить очаги коррозии.

Какие крепежи применяются?

Используют болтовые зажимы, клиновые соединения и обрамлённые кромки. На тяжёлых участках допускается сварка по периметру к несущим металлоконструкциям.

Выводы

Сварной решётчатый настил — универсальное решение для площадок и переходов. Он прочный, лёгкий, дренажный и безопасный. Конструкция на контактной сварке выдерживает высокие нагрузки и работает в сложных условиях. Правильно выбранная ячейка, высота полос и покрытие обеспечивают долговечность и устойчивость к коррозии.

При проектировании стоит ориентироваться на нагрузки, среду и требования безопасности. Для улицы разумно выбирать горячее цинкование. Для чистых зон — нержавеющую сталь. Наличие зубьев повышает сцепление в мокрую погоду и на лестницах. Продуманная схема монтажа и регулярное обслуживание продлевают срок службы и снижают затраты в эксплуатации.
